Технические данные

Multinox 35

Multinox 45

Multinox 55

Подача, max

10,2 м³ /час

16,2 м³ /час

21 м³ /час

Напор, max

140 м

130 м

123 м

Потребляемая мощность, Р1

от 1,4 до 4,6 кВт

от 1,9 до 6,2 кВт

от 2,2 до 6,2 кВт

Исполнение по току: Напряжение / частота

однофазное: 1~220-240В / 50Гц - для насосов с маркировкой М трехфазное: 3~380-420В / 50Гц - для насосов без маркировки М

Номинальные обороты двигателя

2800 об/мин

Степень защиты / класс изоляции

IP 55 / F

Режим работы мотора

S1

Встроенная тепловая защита

в однофазных насосах

Охлаждение мотора

внешнее за счет вентилятора

Температура перекачиваемой жидкости / окружающего воздуха, max

35°С / 50°С

Давление, выдерживаемое корпусом, max

16 bar

Материалы

Корпуса насоса

нерж. сталь AISI 304

Основание насоса

чугун

Корпус двигателя

алюминий L-2521

Клапан для спуска воздуха

нерж. сталь AISI 303

Гидравлическая часть

нерж. сталь AISI 304

Рабочие колеса

Диффузоры

армированный стекловолокном полипропилен

Вал

нерж. сталь AISI 303

Тип уплотнения вала, материалы

торцевое, графит / карбид кремния

Дополнительное оборудование

PROTEC (раздел Принадлежности)

Фланцы

Всасывающий и напорный

нерж. сталь AISI 304

Ответные фланцы*

Исполнения ответных фланцев*

Овального исполнения Ду 1 1/2", PN 6 к серии Multinox 35,45 моделей 3,4,5,6

Стандартного исполнения Ду 40 мм, PN 16 к серии Multinox 35,45 моделей 7,8,9,10

Стандартного исполнения Ду 50 мм, PN 16 Multinox 55 на всю серию

Multinox 35 3

11,7 bar

Multinox 45 3

12,1 bar

Multinox 55 3

12 bar

Multinox 35 4

10,3 bar

Multinox 45 4

10,6 bar

Multinox 55 4

10,5 bar

Multinox 35 5

8,8 bar

Multinox 45 5

9,5 bar

Multinox 55 5

9 bar

Multinox 35 6

7,5 bar

Multinox 45 6

8,2 bar

Multinox 55 6

7,9 bar

Multinox 35 7

6,2 bar

Multinox 45 7

9,8 bar

Multinox 55 7

6,3 bar

Multinox 35 8

4,4 bar

Multinox 45 8

5,3 bar

Multinox 55 8

4,7 bar

Multinox 35 9

3,2 bar

Multinox 45 9

4,2 bar

Multinox 55 9

3 bar

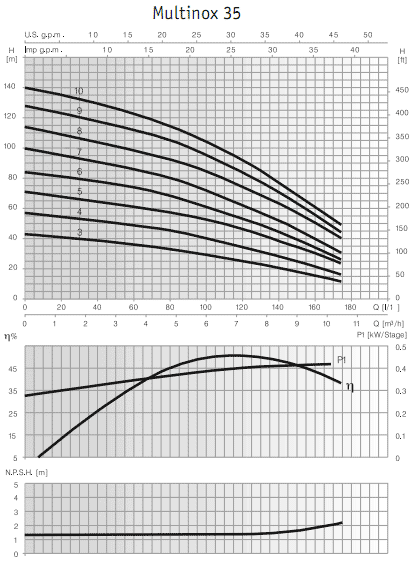

230/400 V
50 Hz

10

30

50

80

100

130

150

170

0,6

1.8

3

4,8

6

7.8

9

10.2

Multinox 35 4

56

54

50

45

40

31

25

17

Multinox 35 5

70

66

63

57

53

43

35

25

Multinox 35 6

83

80

76

68

61

49

40

28

Multinox 35 7

97

93

88

80

72

57

46

33

Multinox 35 8

112

106

101

92

85

69

57

43

Multinox 35 9

125

120

115

105

95

77

63

47

Multinox 35 10

138

132

126

115

104

85

69

53

230/400 V
50 Hz

PI (kW)

A

P2

µF

3˜

3˜
230 V

3˜
400 V

kW

HP

Multinox 35 4

1,8

3,7

3,7

1,5

2

40

Multinox 35 5

2,4

8

4,6

2

3

-

Multinox 35 6

2,7

8

4,6

2

3

-

Multinox 35 7

3

8,6

5

2

3

-

Multinox 35 8

3,8

11,2

6,5

3

4

-

Multinox 35 9

4,3

14,5

8,4

4

5,5

-

Multinox 35 10

4,6

15,4

8,9

4

5,5

-

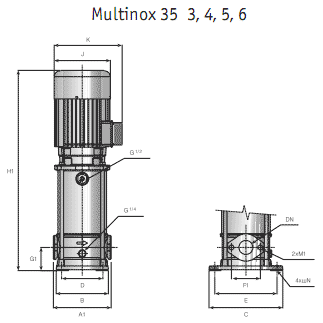

A1

В

С

D

E

F1

G1

H1

J

К

DN

M1

ØN

Motor

Kg

Multhox 35 3

200

180

255

130

215

100

80

531

156

200

40

M12x30

13

I EC 80

26,9

Multhox 35 4

200

18G

255

130

215

100

80

59B

176

250

40

M12x30

13

I EC 90

33,2

Mullhox 35 5

200

180

255

130

215

100

80

823

176

215

40

M12x30

13

I EC 90

33,6

Mullhox 35 6

200

18G

255

130

215

100

80

847

176

215

40

M12x30

13

I EC 90

36,4

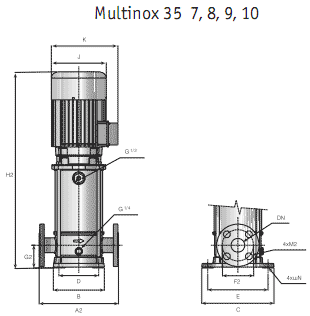

A2

В

С

D

E

F2

G2

H2

J

К

DN

M2

ØN

Motor

Kg

Multinox 35 7

280

180

255

130

215

110

80

672

176

215

40

M16x60

13

I EC 90

37,2

Multinox 35 8

280

180

255

130

215

110

80

726

194

235

40

M16x60

13

I EC 100

41,8

Multinox 35 9

280

180

255

130

215

110

80

751

194

235

40

M16X60

13

I EC 100

45,4

Multinox 35 10

280

180

255

130

215

110

80

775

194

235

40

M16x60

13

I EC 100

46,2
